Elimin Hamuru İle CAT5 Kabloya Konnektör Bağlama

Bir sabah uyandık ve olağan başlayan günümüz de ofise gelmemiz ile işler değişti. Ofisteki bilgisayarlardan birinde internet bağlantısı sorunu var idi. Tüm bilgisayarlar internete girerken, bu makine nedensiz bir şekilde internette bağlanamıyordu. Bilgisayarı ve bağlantıyı kontrol ettiğim de ethernet kablosunda sorun olduğunu fark ettim. Kabloyu tuttuğum da internet bağlantısı geliyor. Ancak kabloyu bıraktığım gibi olan bağlantı kopuyordu. Bu durumda yapılacak olan en mantıklı şeyi yapıp bir elektirikçi çağırmaya karar verdik.

Ne yazık ki bulunduğumuz bölgede ki tüm elekrikçilerin yoğun bir çalışma programları olduğu için 4. elektrikçiyi aramamızda ilgili bir kişiyi ofise getirebildik. Gelen arkadaşa sorunu anlatıp, sorunun kaynağını gösterip yaptığı işi izlemeye başladım. İşini hallettikten sonra arkadaşa yaptığı bu işi benim yapıp yapamayacağımı sorduğum da verdiği “bu iş bayanlara göre değil. ben dahi yaparken zorlanıyorum” tarihi yanıtı ile şok oldum.

Hayatta istedikten sonra yapılamayacak hiçbir şey olmadığına inanan bir insan olarak hemen harekete geçtim. Ve hemen internetten mini bir kablolama seti (Network Tester + 3 Ağızlı Pense +100 Tane RJ45 Uç) siparişi verdim. Bugün gelen setim ile ikinci denemem de doğru bir şekilde taktığım konnektör takma işlemini yazdığım bu makalemi, özellikle de bu konuda bana ilham veren antifeminist elektrikçimize ve elinin hamuru ile erkek işine bulaşılmaması gerektiğini düşünen tüm beylere armağan ediyorum.

Adım Adım Yapılan İşlemler

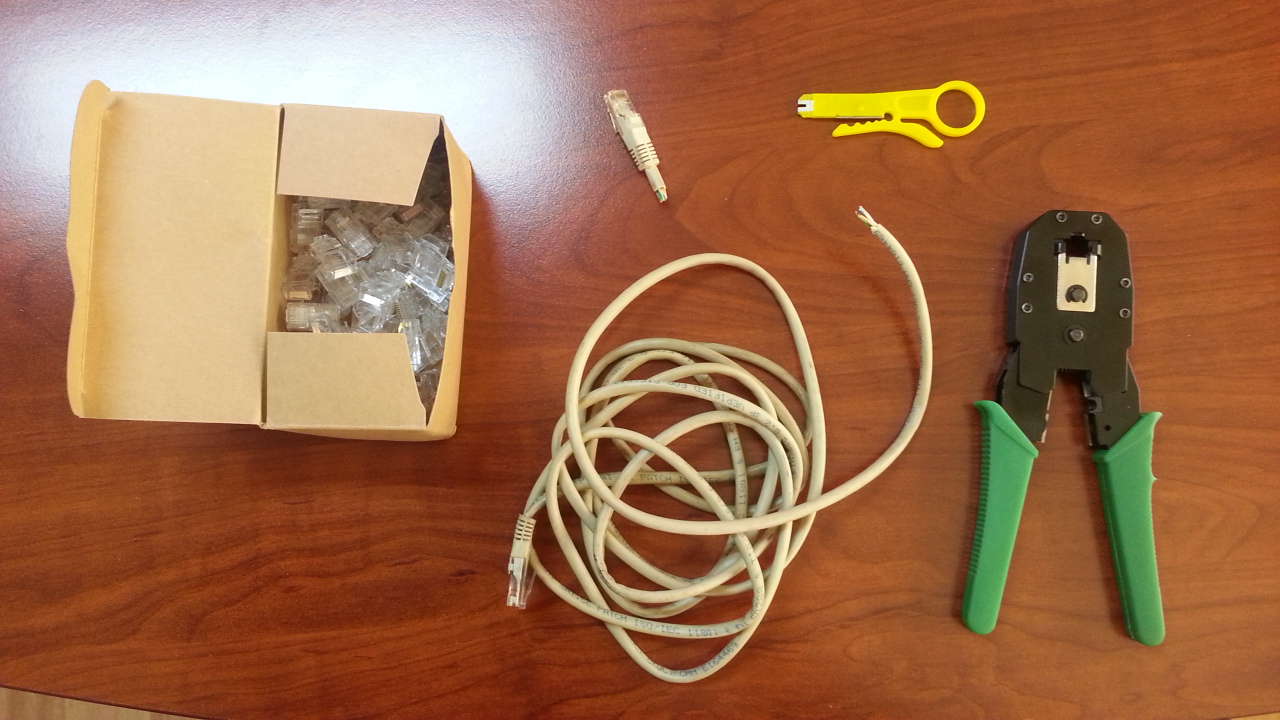

Gerekli Malzemeler:

• Cat5 ADSL Ethernet Kablosu
• Network Pensesi (3 Ağızlı Pense)
• Her ihtimale karşı 2 – 3 tane RJ45 Konnektör Uç

Adım Adım İşlemin Yapılışı:

1.  Öncelikle sağlam ve kullanılmayan bir ethernet kablosu alıyoruz. İşleme başlamadan önce kabloyu modem ve bilgisayara bağlayarak test ediyoruz.
2. Kablonun sağlamlığını test ettikten sonra, kablonun bir ucunu network pensesi ile kesiyoruz.
3. Ucunu kestiğimiz kabloyu pensenin sıyırıcı bölümü ile 2 – 3 cm kablonun içinde ki tellere zarar gelmeyecek şekilde sıyırıyoruz.
4. Kablonun içinde birbirine sarılı halde olan iletken kabloları tek tek papatya gibi açıyoruz.
5. Daha sonra kabloları aşağıda ki sıraya göre yan yana getiriyoruz. İşin en cafcaflı tarafı da işte burada başlıyor. Kabloları aşağıda ki sıra ile yan yana getirip sabit tutmak sizi birazcık zorlayabilir.
   1. Turuncu Beyaz
   2. Turuncu
   3. Yeşil Beyaz
   4. Mavi
   5. Mavi Beyaz
   6. Yeşil
   7. Kahverengi Beyaz
   8. Kahverengi
6. Kabloları bu sıra ile yan yana getirdikten sonra, pense ile kabloların fazlalıklarını kesip, hepsini aynı hizaya getiriyoruz.
7. Kabloların sırasını bozmadan, çentikli kısım arkada kalacak şekilde iletkenleri konnektöre yerleştiriyoruz. Konnektör içerisinde her iletken için ayrı bir hazne bulunmaktadır. Bu haznelere doğru iletkeni yerleştirerek ve renk sırasını doğrumu diye kontrol ediyoruz. Eğer sıra bozulmuş ise kabloları çıkarıp tekrar yukarıda ki renk sırası ile yerleştiriyoruz.
8. İletkenleri konnektörün ucuna gelecek şekilde ittiriyoruz.
9. Daha sonra konnektörü pensede ki konnektör yuvasına yerleştirip, sıkıyoruz. Kabloyu çektiğimizde kablo elimizde kalmıyorsa, bu konnektörü doğru bir şekilde sıktığımızı gösterir.
10. Kabloyu, test cihazınız var ise onunla ya da modem ve bilgisayar arasında bağlantı kurarak test edebilirsiniz.
11. Eğer ki bağlantı gerçekleşmez ise konnektör içerisinde ki iletkenlerin ters, yanlış sıra ya da yerine oturmamış olduğunu düşünerek yukarıda ki adımları dikkatli bir şekilde tekrar denemenizi öneririm.

Son olarak, sosyal medyada paylaştığım resme gelen yorumlara istinaden ufak bir hatırlatma yapmak istiyorum. Kablonun içerisinde ki iletkenlerin renklerinin dizilişine göre, kablo 568A ya da 568B şeklinde isimlendirilir.

568A da renk sıralaması:

1. Yeşil Beyaz
2. Yeşil
3. Turuncu Beyaz
4. Mavi
5. Mavi Beyaz
6. Turuncu
7. Kahverengi
8. Beyaz-Kahverengi

Bizim yukarıda uyguladığımız 568B da ise renk sıralaması:

1. Turuncu Beyaz
2. Turuncu
3. Yeşil Beyaz
4. Mavi
5. Mavi Beyaz
6. Yeşil
7. Kahverengi Beyaz
8. Kahverengi

bu şekilde yapılır.
